一,、概述

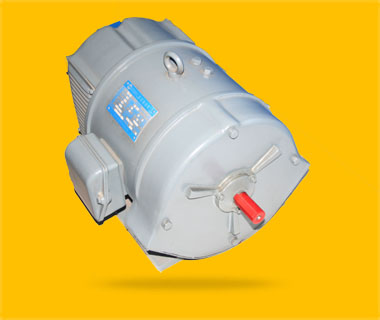

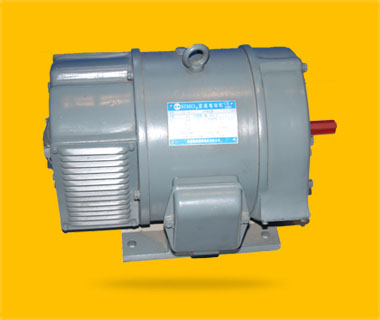

1、Z2系列小型直流電機為中華人民共和國機械工業部JB1104-68部頒標準系列小型直流電機,。具有性能可靠,、價格便宜的優點,目前仍然廣泛用于印染機械、包裝機械,、塑料機械等行業,。

2、Z2系列小型直流電機共分11個機座號,每個機座號有二種鐵心長度,。制造有直流電機,、直流發電機、直流調壓發電機三種,適用于一般正常的工作環境,。電機作一般傳動用,發電機作為一般直流電源用,調壓發電機作蓄電池組用,。

3、勵磁方式:電機為帶有少量穩定繞組的并激或他激勵磁,。

發電機為復激或他激勵磁(額定電壓為230伏的發電機);調壓發電機為并激勵磁(不帶串激繞組),。

電機的他激勵磁電壓制成有110伏或220伏兩種。

電機額定電壓110伏的僅有他勵電壓110伏一種。

4,、電機可用三角皮帶,、正齒輪或彈性聯軸器進行傳動,不使用電機軸承受軸向推力。

5,、Z2系列電機根據使用要求可制成濕熱帶地區使用的具有防潮,、防霉、防煙霧性能的濕熱帶型(TH)直流電機,應另行協議,。

Z2系列2-11#還可制成ZYS-A型測速機的派生機構,。

6、Z2系列電機基本系列為自通風電機,當降低外施電樞電壓向下調速時,轉矩隨轉速下降而相應的降低,。

7,、Z2系列6-11號電機還可以制成外鼓風結構型式,鼓風機安裝在軸伸端端蓋的上方。

8,、Z2系列6-11號電機外鼓風機型號見表1,。

9、Z2系列電機為一般工業用小型直流電機,其電動機適用于恒功率調速范圍不大于2:1,過載能力不大于1.5倍額定轉矩的電力拖動,?？墒褂糜诮饘偾邢鳈C(jī)床、造紙,、染織,、印刷、水泥等工業,。發電機可作動力電源,照明或其他恒壓供電,。

二、結構及安裝型式

1,、直流電機可制成表2所示的結構型式,。

2、電機為單向圓術形軸伸,根據用戶要求,?？芍瞥呻p軸伸。1-6號機座號電機按概述第4條傳動方式均能傳遞額定轉矩,而7-11號機座,換向器端軸伸用聯軸器傳動,能傳遞額定轉矩,用三角皮帶式正齒輪傳動只能傳50%的額定轉矩,。

3,、臥式電機的出線盒位置,從軸伸端視之在機座左側,根據用戶要求,可將出線盒位置制成在機座的右側,但必須在訂貨時注明。

4,、Z2系列直流電機可在正轉或逆轉情況下正常工作,。

5、Z2系列發電機及調壓發電機的旋轉方向從軸伸端視之為逆時針方向,根據使用要求亦可制成順時針方向旋轉的發電機或調壓發電機,但訂貨時需注明,。

6,、Z2系列發電機及調壓發電機根據訂貨要求可制成與Y系列三相異步電機配套成的發電機組成套供應,。

7、調壓發電機的額定功率為平均電壓(對110/160伏的為135伏,對220/320伏的摟270伏)時的功率,當電壓高于平均電壓時其輸出功率不大于額定功率,當電壓低于平均電壓時其輸出電流不大于額定電流,。

8,、直流發電機或直流調壓發電機僅制造臥式,機座帶底腳的一種。

三,、型號說明

Z表示“直”流,2表示第二次全國定型設計,橫線后數字表示機座號與鐵芯長短,例如Z2-11前一個1代表機座號,后一個1代表鐵芯,而Z2-112中11代表11號機座,2代表長鐵芯,。

四、產品性能

1,、直流電機基本系列電機電樞電壓為1110V;220V兩種,額定轉速為3000r/min,1500r/min,1000r/min,750r/min,600r/min共和國種,。技術數據見表3。

2,、直流發電機基本系列額定電壓均為115V,230V兩種,額定轉速2850r/min,1450r/min;nfn960r/min共3種,技術數據見表4,。

3、直流發電機基本系列額定電壓為110V/160V和220V/320V兩種,額定轉速為2850r/min和1450r/min兩種,技術數據見表5,。

4、除以上三種基本系列電機外還派生電樞電壓180V,技術數據見表6,電樞電壓440V技術數據見表7,特殊規格技術數據見表8,。

5,、除以上所列的數據外,任何一個規格的電機都可派生成其他等級的電壓(但不得超過該規格允許的最高電壓)和相應的功率及轉速,但應另行協商。

電動機還可以制成額定電壓為110V,、160V,、340V、440V,、460V,額定轉速為3000轉,、1000轉、750轉,、600轉等派生系列電動機,詳細資料與本公司聯系,。

Z2系列發電機(115伏,1450轉/分)

發電機還可以制成115V 2850轉/分、230V 2850轉/分,、230V 1450轉/分等電壓及轉速等級的電機,詳細資料與本公司聯系,。
